泰克科技将携重磅产品参加 AUTO TECH 2022 中国广州国际汽车技术展



泰克科技将携重磅产品参加 AUTO TECH 2022 中国广州国际

                    汽车技术展









  广州市美达克数据科技有限公司是泰克科技有限责任公司授权代理商，泰克科技有限责任公司是一家全球领先的测试、测量和监测解决方案提供商。提供专业的测量洞见信息，帮助您提高绩效以及将各种可能性转化为现实。泰克设计和制造能够帮助您测试和测量各种解决方案，从而突破复杂性的层层壁垒，加快您的全局创新步伐。泰克产品主要包括示波器、信号源、电源、逻辑分析仪、频谱分析仪和误码率分析仪，以及各种视频测试产品。泰克的用户主要有大学及科研机构、电子通信公司、网络运营公司及广播电视机构。它是世界第一台触发式示波器的发明者。当今泰克已成为全球主要的电子测试测量供应商之一，其市场遍布全球各洲。



展位号：B148



展品介绍



1.   汽车总线技术的广泛应用







   ▪ 汽车总线是指汽车内部导线采用总线控制的一种技术，通常叫汽车总线或汽车总线技术。随着电子技术 的迅速发展和在汽车上的广泛应用，汽车电子化程度越来越高。从发动机控制到传动系控制，从行驶、 制动、转向系控制到安全保证系统以及仪表报警系统渐渐形成了一个复杂的大系统。

▪ 总线的种类很多，如CAN，LIN，FlexRay，MOST, BroadR-Reach, SENT



2.汽车以太网一致性测试方案系统配置







   • PHY 介质连接兼容测试

• PHY 测试模式由PHY供应商提供

• 收发器 PHY 电气测试要求:

* 最大输出跌落Maximum Output Droop

* 时基抖动Timing Jitter (master/slave)

* MDI输出抖动MDI Output Jitter

* 失真Distortion

* 功率谱密度Power Spectral Density

* 时钟频率Clock Frequency

* MDI回损MDI Return Loss

* 峰值差分输出Peak Differential Output

• PAM3信号



1.   SIC新材料的技术优势与应用领域







   基于SIC电源设计在测试中的挑战——无法测试到真实波形

与传统的MSOFET相比会有以下五大新的测试挑战

●上管的高共模电压影响

●SIC最快几十Ns上升沿

●Vgs在15V左右的信号波形准查看震荡的细节

●更高EMI的挑战

●更具挑战的信号边接方法



4.汽车电源故障模拟试验系统

TAS16750系列汽车电子零部件

ISO16750-2 2012标准试验系统







   试验系统功能、特点

● 符合ISO 16750‐2：2012标准电压变 化测试等级要求

● 可以直接选择16750‐2的测试项目和 波形序列

● 支持12V系统 电压、电流测量波形显示

● 测试类别选择：CLASS A,B,C,D,E

● 测试时间选择：0—99MIN

● 自定义波形、以符合整车厂商标准 （TBD）

● 测试结果报告输出



5.汽车电子解决方案：高精度电池库伦效率测试方案

TSP-2000-BAT，电池综合特性分析软件

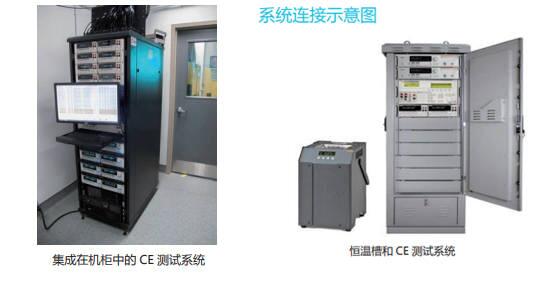

  系统结构

● 测试系统由源表，数据采集器和恒温环境槽组成， 可以根据需要同时测量的电池数量，添加或删减源表数量。

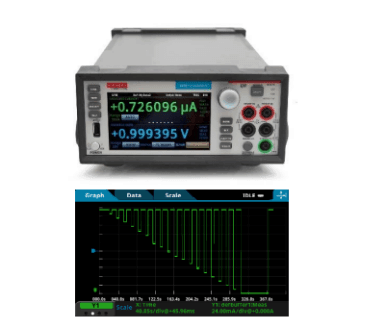

●吉时利 2450/2460/2461 源表

●DAQ6510 温度和数据采集器

●恒温环境箱

●上位机软件

测试功能

● 常规电池充放电功能，测量并记录充放电曲线

● 高精度电流，电压测量和电量计算

● 用户可以根据需要设置充放电范围，充放电截止条 件，采样频率，以及循环次数

● 高精度库伦效率测试，记录并显示每个循环周期的 电池库伦效率变化



6.汽车胎压监测传感器、智能钥匙测试系统

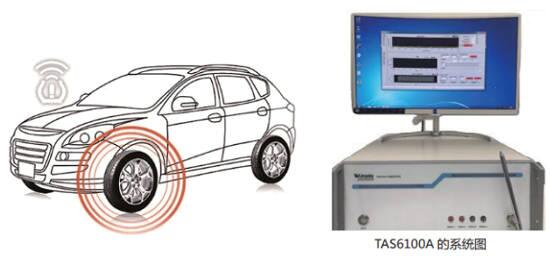

TAS6100A 系列 TPMS 胎压测试方案







   测试系统特点和优势

● 具备射频信号分析仪及供电分析能力

● 分 析 TPMS 的 供 电 特 性， 评 估 系 统 供 电 特 性： 精确测量小于 10nA 的休眠电流，最小电流量程 10nA@10fA

● 基本测量准确度 0.012%，分辨率 6½ 位

● 工作状态的电流波形显示及数据记录、测量

● 9kHz~3.0GHz 频率范围

● 0.2dB 幅度精度，直到 3GHz(95% 置信度 )

● 实时的 DPX 频谱动态观察，以 100% POI 捕获持 续时间最短 27us 的射频信号，确保每次都看到问题

● 功率电平触发适合 TPMS（脉冲）、钥匙射频信号 捕捉

● 2 秒的射频信号采集时间，方便的帧数据持续时间测 量，可以采集完整的射频数据

● 幅度对时间、频率对时间变化完成完整的帧波形分 析（调制数据）

● 可以解码（M 码 /NRZ）射频的传输数据

● 生产测试仅需外部治具即可方便组成测试系统

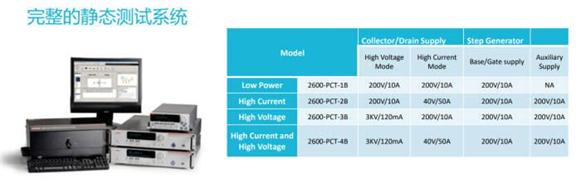

7.   半导体器件静态测试- Parametric Curve Tracers







    一个完整的台式系统，包括各 种SMU仪器、电缆、测试夹具 和用于表征器件的软件

▪ 附件:

– Model 8010

– Model 8020 (option 8020-CVU)

– Model 2651A

– Model PCT-CVU

– Model CVU-3K-KIT

– Model CVU-200-KIT



8.   MIPI DPHY 一致性测试与高速数字电路调试系统方案







   系统功能介绍：

MIPI总线具有传输速率高、功耗低、EMI辐射低的特点，广泛应用在摄像头，智能手机，LOT和汽车电子等领域。但MIPI总线的技术待征也为开发设计人员带来一些挑战，影响力工程师们的工作效率和项目进程。



主要功能如下：

1.100%覆盖MIPI DPHY1.2(可扩展2.0)一致性测试，覆盖CTS1.2所定义物理层测试项目；

2.全自动化测试，覆盖HS,LP信号测试，LP-HS,ULPS时序测试，测试可以覆盖特测物全部工作状态:Continuous或Burst模式，Termination variations,以及varying idle时序；

3.专业的DJA抖动分析软件，提供快速眼图绘制和抖动参数测量，对信号质量做全面解读，丰富的调试功能，可针对特定参数margin进行测量；

4.I3C和DPHY解码功能，完成DPHY信号的数据解码和搜索，方便电路功能调试；

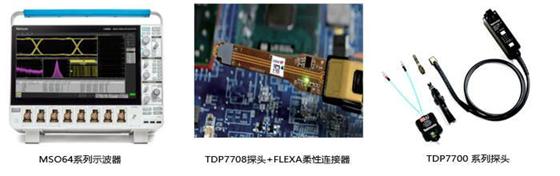

5.核心设备MSO64B示波器提供12 bits高精度ADC，配合超底噪声模拟前端电路，更准确的测量HS-LP转换中HS的幅度和时序

6.采用TDP77系列三模探头，提供MIPI测试专用FLEXA柔性连接附件，解决狭小空间信号连接难题。系统提供高阻探头，准确测量LP状态信号幅度及时序。

泰克与您共同开启智能

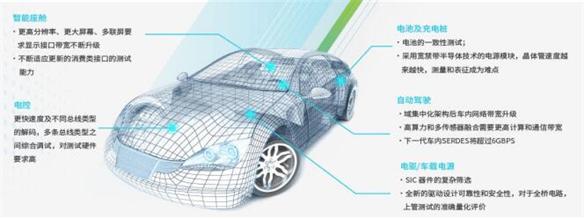

泰克致力于成为智能汽车测试的领跑者，走在行业发展趋势前沿，聚焦智能座舱自动驾驶和汽车三电领域，持续投入和专注于智能汽车测试的重要测试点，为客户提供安全、可靠、高效的智慧出行测试解决方案。
